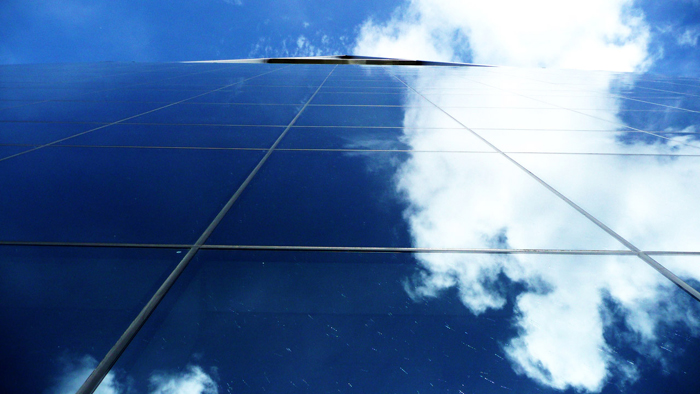

1910年,建筑設計大師格羅皮烏斯在包豪斯新校舍中采用玻璃幕墻,另一位設計大師米斯于1958年與約翰遜合作設計出全玻璃幕墻的紐約西格拉姆大廈,玻璃幕墻作為一種新的建筑語言的出現,在世界范圍內得到迅速發展,1985年,我國北京長城飯店次采用玻璃幕墻。因玻璃幕墻造型簡潔、豪華、現代感強,能反映周圍的景色,具有很好的裝飾效果,并且,將墻與窗合二為一,自重輕,相當于磚砌體的1/12,混凝土的1/10,所以,玻璃幕墻在范圍內發展迅猛,形成一種流行風格。 隨著玻璃幕墻的大量應用,其危害性漸漸顯露出來,如:玻璃幕墻的反射作用產生的光污染問題,吸熱作用產生的熱島效應問題,以及不隱患等問題。這些問題隨著玻璃新材料、新品種的開發,通過采用新材料和合理的結構體系、正確的施工方法、嚴格的施工管理和嚴格執行玻璃幕墻規范是可以得到解決的。
下面將從玻璃幕墻發展的三個階段進行說明。
1.明框玻璃幕墻的施工工藝
玻璃幕墻的發展初期使用明框玻璃幕墻,主要由幕墻框架和裝飾面玻璃組成,框架大都采用型鋼或鋁合金型材作為骨格。常用型鋼有角鋼、方鋼管、槽鋼、工字鋼等。用型鋼作骨格強度高、易加工和焊接,但表面應進行防銹、、防火措施處理,型鋼骨架的截面與錨固跨度應滿足撓度fmax≤5mm.鋁合金型骨架既可作玻璃面的嵌固框又可作為與墻面錨固鐵件連接的受力桿件。
1.1放線將骨架的位置
彈線到主體結構上,應根據土建工程提供的中心線及標高點進行,在主體結構與玻璃幕墻之間,留出尺寸的間隙,以保證安裝工作順利進行。
1.2骨架安裝常用兩種固定方法。
一種在主體結構上預埋鐵件,將連接件與鐵件焊牢;一種在主體結構上鉆孔,再用膨脹螺栓將連接件與主體結構相連。采用種方法,在連接件與預埋件焊接時,要注意焊接質量;采用后一種方法,要保證膨脹螺栓的埋入深度。
1.3玻璃安裝
(1)吊裝玻璃:大塊玻璃吊裝采用吊裝機具和專用吊環,卡住玻璃再用起重機吊裝就位。
(2)使用密封材料:嵌槽兩邊的密封材料采用長橡膠壓條,將玻璃在嵌槽中擠緊,注入深度≥5mm,下框和金屬框采用氯丁橡膠墊塊,墊塊表面承壓值≤0.1N/mm2,在填縫材料的上面,注一道防水密封膠,常采用硅酮系列密封膠。
明框玻璃幕墻安裝剖面1-豎向件;2-固定連接件;3-玻璃;4-密封膠
2.隱框玻璃幕墻施工工藝
隱框玻璃幕墻是代玻璃幕墻,大特點是立面看不見骨格和窗框,使玻璃幕墻外觀更統一、新穎,通透感更強。施工工藝不同于代玻璃幕墻,不是將玻璃嵌在窗框的凹槽內,而是用一種高強膠粘劑,將玻璃粘到骨架上。安裝注意的問題主要是結構膠的使用。目前使用的是硅酮膠,大部分,價格貴,而且使用時的相容性檢驗要送到其生產廠家檢驗,檢驗時間長,如送到檢驗需一個月左右,致使施工單位以次充好,從而使玻璃幕墻存在嚴重隱患。因此為了克服隱患,要嚴格監督檢查,嚴格按玻璃幕墻規范要求施工和管理。
隱框玻璃幕墻安裝剖面1-鋁框;2-聚乙烯泡沫;3-密封膠;4-玻璃
3.點式連接法玻璃幕墻施工工藝
點式DPG(Dot Point Glazing)連接法屬第三代玻璃幕墻。此技術為英國皮爾金頓玻璃公司開發,在強化玻璃四角打孔,再用螺栓加以固定,螺栓與玻璃表面平齊,使建筑物內外更流通和融合,由于玻璃打孔,打孔處容易因重力、風力、地震力引起應力集中,所以在螺栓和玻璃孔之間,玻璃后面加上墊圈,起緩沖作用,玻璃所受外力通過墊圈傳走.
另一種DPG連接方法法用拉*維萊特體系,主要施工工藝是在玻璃四角的孔洞中安裝一個半球形的鉸接螺栓,使其自由轉動,螺栓的轉動中心和玻璃重心是一致的,可以避免連接處產生扭轉彎矩,并且每四塊玻璃四個孔洞用一個H形構件加以連接。以此來控制因風力和地震力引起的每塊玻璃的位移。
總之,隨著玻璃幕墻技術的不斷開發和,玻璃幕墻出現問題是可以解決的,玻璃幕墻作為一種新穎的建筑造型語言,必 將給人們的生活增添美感和樂趣。
